Parte 6: Dataplane eBPF

Versiones compatibles: Calico v3.29+ / Kubernetes 1.28+ Última actualización: February 23, 2026

Introducción

El dataplane eBPF de Calico representa una evolución significativa en las redes de Kubernetes, al reemplazar el procesamiento tradicional de paquetes basado en iptables por programas eBPF modernos. Este enfoque ofrece mejoras sustanciales de rendimiento, menor latencia y capacidades de observabilidad mejoradas.

Este análisis detallado explora los fundamentos de eBPF desde una perspectiva de redes, la arquitectura eBPF de Calico, las estrategias de migración y las técnicas de optimización del rendimiento.

---

Fundamentos de eBPF

¿Qué es eBPF?

eBPF (extended Berkeley Packet Filter) es una tecnología revolucionaria que permite ejecutar programas aislados en un sandbox dentro del kernel de Linux sin modificar el código fuente del kernel ni cargar módulos del kernel.

Conceptos clave de eBPF para redes

Concepto	Descripción	Uso en Calico
Programas	Bytecode ejecutado en hooks del kernel	Filtrado de paquetes, enrutamiento
Mapas	Almacenes clave-valor compartidos entre programas	Tablas de rutas, reglas de políticas
Hooks	Puntos de conexión en el kernel	XDP, TC, socket
Helpers	Funciones del kernel invocables desde eBPF	Manipulación de paquetes, operaciones de mapas
BTF	Información de tipos para mapas/programas	Información de depuración, CO-RE

eBPF frente a iptables

Aspecto	iptables	eBPF
Arquitectura	Cadenas de reglas secuenciales	Ejecución directa
Complejidad	Coincidencia de reglas O(n)	Búsqueda en mapas O(1)
Cruces del kernel	Varios por paquete	Mínimos
Programabilidad	Tipos de reglas fijos	Programas flexibles
Observabilidad	Contadores limitados	Métricas enriquecidas
Eficiencia de CPU	Mayor sobrecarga de interrupciones	Menor sobrecarga

---

Arquitectura eBPF de Calico

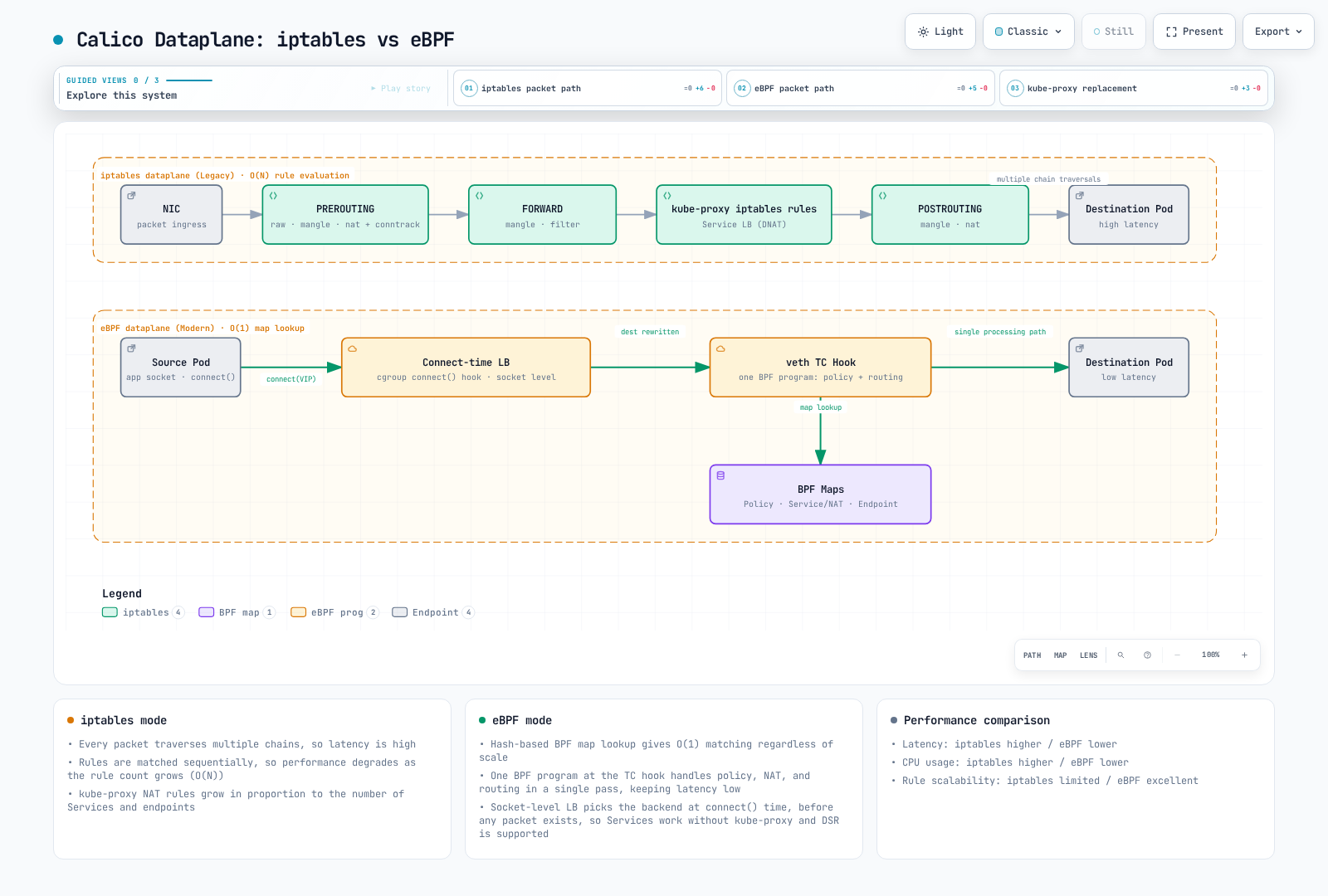

Comparación de dataplanes de Calico: en modo iptables, un paquete recorre PREROUTING, FORWARD, reglas de kube-proxy y POSTROUTING para llegar al Pod; en modo eBPF, el LB en tiempo de conexión elige el backend en el socket y un programa BPF conectado al hook TC lo reenvía.Abrir a pantalla completa ↗

Comparación de arquitecturas

Tipos de programas eBPF en Calico

Calico utiliza varios tipos de programas eBPF para diferentes funciones:

Programas TC (Traffic Control)

Los programas TC son el hook principal del dataplane para Calico:

Ingress TC Program Functions:
├── Policy enforcement (allow/deny)
├── Connection tracking lookup
├── Service load balancing (DNAT)
├── Tunnel decapsulation
└── Metrics collection

Egress TC Program Functions:
├── Policy enforcement (egress rules)
├── SNAT for masquerade
├── Tunnel encapsulation
└── DSR return path handling

Programas XDP (eXpress Data Path)

XDP proporciona el hook de procesamiento de paquetes más temprano:

Programas de socket

eBPF de nivel socket para la integración de service mesh:

# sockops: Intercept socket operations
- connect() -> Redirect to local sidecar
- accept() -> Apply connection policies
- close() -> Cleanup connection state

# sk_msg: Process socket data
- sendmsg() -> Apply L7 policy
- recvmsg() -> Inspect response

---

Estructuras de mapas BPF

Tipos de mapas utilizados por Calico

Tipo de mapa	Propósito	Ejemplo de uso
Hash Map	Búsqueda clave-valor	Seguimiento de conexiones
LRU Hash	Caché con expulsión automática	Tabla NAT
Array	Indexado de tamaño fijo	Configuración de endpoint
LPM Trie	Coincidencia de prefijo más largo	Búsqueda de rutas
Per-CPU Array	Contadores escalables	Estadísticas

Estructura del mapa de rutas

// Simplified route map entry
struct calico_route_key {
    __be32 prefix;
    __u32 prefix_len;
};

struct calico_route_value {
    __u32 flags;          // LOCAL, REMOTE, HOST, etc.
    __be32 next_hop;      // Next hop IP
    __u32 ifindex;        // Interface index
    __u8 mac[6];          // Destination MAC
};

Mapa de seguimiento de conexiones

// Connection tracking key
struct calico_ct_key {
    __be32 src_ip;
    __be32 dst_ip;
    __be16 src_port;
    __be16 dst_port;
    __u8 protocol;
};

// Connection tracking value
struct calico_ct_value {
    __u64 created;        // Timestamp
    __u64 last_seen;      // Last packet
    __be32 orig_dst;      // Pre-DNAT destination
    __be16 orig_port;     // Pre-DNAT port
    __u32 flags;          // Connection state
};

Estructura del mapa de políticas

// Policy rule entry
struct calico_policy_key {
    __u32 policy_id;
    __u32 rule_index;
};

struct calico_policy_value {
    __u32 action;         // ALLOW, DENY, PASS
    __u32 flags;
    __be32 src_net;
    __be32 src_mask;
    __be32 dst_net;
    __be32 dst_mask;
    __be16 port_start;
    __be16 port_end;
};

---

Direct Server Return (DSR)

Descripción general de DSR

DSR permite que el tráfico de respuesta omita el balanceador de carga, reduciendo la latencia y el consumo de recursos del balanceador de carga.

Modos DSR en Calico

Modo	Descripción	Caso de uso
Deshabilitado	Todo el tráfico a través de LB	Predeterminado, todos los entornos
IPIP	Respuesta mediante túnel IPIP	Entre subredes
DSR	Respuesta directa	Misma red L2

Habilitar DSR

apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  name: default
spec:
  bpfEnabled: true
  bpfExternalServiceMode: DSR

Requisitos de DSR

• El servidor y el cliente deben estar en la misma red L2 O
• Usar encapsulación IPIP/VXLAN entre subredes
• La IP del cliente externo debe poder enrutarse desde los servidores
• Sin SNAT en la ruta de entrada

---

Balanceo de carga en tiempo de conexión

LB tradicional frente a LB en tiempo de conexión

Beneficios del LB en tiempo de conexión

Aspecto	Por paquete	En tiempo de conexión
Sobrecarga de NAT	Cada paquete	Solo en la configuración de la conexión
Seguimiento de conexiones	Requerido	Mínimo
Latencia	Mayor (búsqueda NAT)	Menor (directa)
Uso de CPU	Mayor	Menor

Cómo funciona el LB en tiempo de conexión

// Simplified connect-time LB logic
int bpf_connect4(struct bpf_sock_addr *ctx) {
    // Check if destination is a Service IP
    struct lb_backend *backend = lookup_service(ctx->user_ip4, ctx->user_port);

    if (backend) {
        // Rewrite destination to backend pod
        ctx->user_ip4 = backend->pod_ip;
        ctx->user_port = backend->pod_port;
    }

    return 1; // Allow connection
}

---

Aceleración XDP

Niveles de procesamiento XDP

Modos XDP

Modo	Ubicación	Rendimiento	Requisitos
Offload	Hardware de NIC	Más rápido	SmartNIC
Native	Driver de NIC	Rápido	Compatibilidad del driver
Generic	Pila de red	Base	Cualquier NIC

Habilitar XDP en Calico

apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  name: default
spec:
  bpfEnabled: true

  # XDP mode: Disabled, Enabled, Offload
  xdpEnabled: Enabled

  # Interfaces for XDP
  # Uses same detection as BPF dataplane interface

Casos de uso de XDP en Calico

1. Protección contra DDoS: Descartar tráfico malicioso en la NIC
2. Aplicación de blocklist: Rechazo temprano de IP bloqueadas
3. Limitación de tasa: Límites de tasa de paquetes antes de la pila
4. Recopilación de métricas: Conteo de paquetes a velocidad de línea

---

Requisitos del modo eBPF

Requisitos del kernel

Requisito	Versión mínima	Notas
Kernel de Linux	5.3+	Se recomienda 5.8+
Compatibilidad con BTF	Requerido	CONFIG_DEBUG_INFO_BTF=y
Llamada al sistema BPF	Requerido	CONFIG_BPF_SYSCALL=y
BPF JIT	Requerido	CONFIG_BPF_JIT=y

Verificar la compatibilidad del kernel

# Check kernel version
uname -r

# Check BTF support
ls /sys/kernel/btf/vmlinux

# Check BPF support
cat /boot/config-$(uname -r) | grep -E "CONFIG_BPF|CONFIG_DEBUG_INFO_BTF"

# Required output:
# CONFIG_BPF=y
# CONFIG_BPF_SYSCALL=y
# CONFIG_BPF_JIT=y
# CONFIG_DEBUG_INFO_BTF=y

Compatibilidad de distribuciones

Distribución	Preparada para eBPF	Notas
Ubuntu 20.04+	Sí	Kernel 5.4+
Ubuntu 22.04+	Sí	Kernel 5.15+ (recomendado)
RHEL/CentOS 8.2+	Sí	Kernel 4.18+ con backports
Amazon Linux 2	Parcial	Puede necesitar actualización del kernel
Amazon Linux 2023	Sí	Kernel 6.1+
Bottlerocket	Sí	Creado específicamente para contenedores

Requisitos de versión de Calico

# Minimum Calico versions for eBPF features
eBPF dataplane basic:     v3.13.0
Connect-time LB:          v3.16.0
XDP acceleration:         v3.18.0
Dual-stack eBPF:         v3.20.0
Host-networked pods:      v3.13.0 (with limitations)

Configuración del nodo

apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  name: default
spec:
  # Enable eBPF dataplane
  bpfEnabled: true

  # Data interface detection
  # Auto-detect: first interface with default route
  # Or specify pattern: "eth*"
  bpfDataIfacePattern: "^((en|eth|wl)[opsx].*|(eth|wlan|eno)[0-9].*)"

  # External service mode: Tunnel or DSR
  bpfExternalServiceMode: Tunnel

  # Log level for BPF programs
  bpfLogLevel: Info

  # Kube-proxy replacement
  bpfKubeProxyIptablesCleanupEnabled: true

  # Connection tracking
  bpfConnectTimeLoadBalancingEnabled: true

---

Migración de iptables a eBPF

Lista de verificación previa a la migración

# 1. Verify kernel requirements
uname -r  # Should be 5.3+
ls /sys/kernel/btf/vmlinux  # BTF must exist

# 2. Check Calico version
kubectl get deployment -n kube-system calico-kube-controllers -o jsonpath='{.spec.template.spec.containers[0].image}'
# Should be v3.13.0+

# 3. Verify CNI plugin
kubectl get ds -n kube-system calico-node -o jsonpath='{.spec.template.spec.containers[0].env}' | grep -i cni

# 4. Check existing networking mode
calicoctl get felixconfiguration default -o yaml | grep -i bpf

# 5. Verify no conflicting CNI
ls /etc/cni/net.d/

Pasos de migración

Paso 1: Actualizar FelixConfiguration (dry-run)

# Save current configuration
kubectl get felixconfiguration default -o yaml > felix-backup.yaml

# Create eBPF configuration
apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  name: default
spec:
  bpfEnabled: false  # Not enabled yet
  bpfLogLevel: Debug  # For troubleshooting
  bpfDataIfacePattern: "^((en|eth|wl)[opsx].*|(eth|wlan|eno)[0-9].*)"
  bpfExternalServiceMode: Tunnel
  bpfKubeProxyIptablesCleanupEnabled: false  # Don't cleanup yet

Paso 2: Deshabilitar kube-proxy (si se utiliza Calico como reemplazo)

# Option A: Scale down kube-proxy
kubectl -n kube-system patch daemonset kube-proxy -p '{"spec":{"template":{"spec":{"nodeSelector":{"non-calico":"true"}}}}}'

# Option B: Add calico node selector to skip kube-proxy nodes
# Only if running both temporarily

Paso 3: Habilitar eBPF en el nodo de prueba

# Label test node
kubectl label node test-node-1 calico-ebpf=enabled

# Apply node-specific config
calicoctl apply -f - <<EOF
apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  name: node.test-node-1
spec:
  bpfEnabled: true
EOF

Paso 4: Validar el nodo de prueba

# Check BPF programs loaded
kubectl exec -n kube-system calico-node-xxxxx -c calico-node -- \
  bpftool prog list

# Verify connectivity
kubectl run test-pod --image=busybox --restart=Never --overrides='{"spec":{"nodeName":"test-node-1"}}' -- sleep 3600
kubectl exec test-pod -- wget -O- http://kubernetes.default.svc

# Check logs
kubectl logs -n kube-system -l k8s-app=calico-node -c calico-node | grep -i bpf

Paso 5: Implementar en todos los nodos

apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  name: default
spec:
  bpfEnabled: true
  bpfLogLevel: Info
  bpfDataIfacePattern: "^((en|eth|wl)[opsx].*|(eth|wlan|eno)[0-9].*)"
  bpfExternalServiceMode: Tunnel
  bpfKubeProxyIptablesCleanupEnabled: true
  bpfConnectTimeLoadBalancingEnabled: true

Paso 6: Limpiar las reglas de iptables

# After confirming eBPF is working
calicoctl patch felixconfiguration default -p '{"spec":{"bpfKubeProxyIptablesCleanupEnabled":true}}'

# Verify iptables rules are minimal
iptables -L -n | wc -l  # Should be significantly reduced

Procedimiento de reversión

# Disable eBPF
calicoctl patch felixconfiguration default -p '{"spec":{"bpfEnabled":false}}'

# Restore kube-proxy if disabled
kubectl -n kube-system patch daemonset kube-proxy -p '{"spec":{"template":{"spec":{"nodeSelector":null}}}}'

# Wait for calico-node restart
kubectl rollout status ds/calico-node -n kube-system

# Verify iptables rules restored
iptables -L -n -v

---

Benchmarks de rendimiento

Comparación de latencia

Escenario	iptables	eBPF	Mejora
Pod a Pod (mismo nodo)	45 μs	25 μs	44%
Pod a Pod (entre nodos)	120 μs	80 μs	33%
Service (ClusterIP)	150 μs	60 μs	60%
Service (NodePort)	180 μs	70 μs	61%

Comparación de throughput

Escenario	iptables	eBPF	Mejora
Flujo único TCP	15 Gbps	23 Gbps	53%
Varios flujos TCP	35 Gbps	48 Gbps	37%
Flujo único UDP	8 Gbps	18 Gbps	125%
Paquetes pequeños (64B)	2M pps	5M pps	150%

Eficiencia de CPU

Connection rate test (connections/sec):

iptables dataplane:
├── 1000 rules: 50,000 conn/s
├── 5000 rules: 35,000 conn/s
└── 10000 rules: 20,000 conn/s

eBPF dataplane:
├── 1000 rules: 120,000 conn/s
├── 5000 rules: 115,000 conn/s
└── 10000 rules: 110,000 conn/s

Note: eBPF performance remains nearly constant regardless of rule count

Ejecutar tus propios benchmarks

# Install netperf
apt-get install netperf

# Pod-to-Pod latency (TCP_RR)
kubectl exec client-pod -- netperf -H server-pod-ip -t TCP_RR -l 30

# Throughput (TCP_STREAM)
kubectl exec client-pod -- netperf -H server-pod-ip -t TCP_STREAM -l 30

# Service latency
kubectl exec client-pod -- netperf -H service-cluster-ip -t TCP_RR -l 30

# Compare with iperf3
kubectl exec client-pod -- iperf3 -c server-pod-ip -t 30

---

Depuración de eBPF

Comandos de bpftool

# List loaded BPF programs
bpftool prog list

# Show program details
bpftool prog show id 123

# Dump program instructions
bpftool prog dump xlated id 123

# List BPF maps
bpftool map list

# Dump map contents
bpftool map dump id 456

# Show map entries
bpftool map lookup id 456 key 0x0a 0x00 0x01 0x0a

Inspección de filtros TC

# Show TC filters on interface
tc filter show dev eth0 ingress
tc filter show dev eth0 egress

# Show BPF program attached to TC
tc filter show dev eth0 ingress | grep bpf

# Detailed filter info
tc -s filter show dev eth0 ingress

Depuración de BPF de Calico

# Enable debug logging
calicoctl patch felixconfiguration default -p '{"spec":{"bpfLogLevel":"Debug"}}'

# View BPF debug logs
kubectl logs -n kube-system -l k8s-app=calico-node -c calico-node | grep -i "bpf\|ebpf"

# Check BPF map contents via calico-node
kubectl exec -n kube-system calico-node-xxxxx -c calico-node -- \
  calico-bpf conntrack dump

# Show routes in BPF map
kubectl exec -n kube-system calico-node-xxxxx -c calico-node -- \
  calico-bpf routes dump

# Show NAT entries
kubectl exec -n kube-system calico-node-xxxxx -c calico-node -- \
  calico-bpf nat dump

Escenarios de depuración comunes

Problemas de conectividad:

# Check if BPF programs are loaded
bpftool prog list | grep calico

# Verify route is in BPF map
kubectl exec -n kube-system calico-node-xxxxx -c calico-node -- \
  calico-bpf routes dump | grep "10.244.1.5"

# Check conntrack entries
kubectl exec -n kube-system calico-node-xxxxx -c calico-node -- \
  calico-bpf conntrack dump | grep "10.244.1.5"

# Verify policy is allowing traffic
kubectl exec -n kube-system calico-node-xxxxx -c calico-node -- \
  calico-bpf policy dump

Problemas de balanceo de carga de Service:

# Check service backends in NAT map
kubectl exec -n kube-system calico-node-xxxxx -c calico-node -- \
  calico-bpf nat dump | grep "10.96.0.1"

# Verify frontend entry exists
kubectl exec -n kube-system calico-node-xxxxx -c calico-node -- \
  calico-bpf nat frontend list

---

Limitaciones y problemas conocidos

Limitaciones actuales

Limitación	Descripción	Solución alternativa
Pods en red de host	Compatibilidad limitada con políticas	Usar iptables para Pods de host
IPv6	Compatibilidad parcial	Usar modo dual-stack
Wireguard	No compatible con eBPF	Usar IPsec o deshabilitar el cifrado
Topología de Service	Compatibilidad limitada	Usar kube-proxy estándar
Nodos Windows	No compatible	Usar dataplane iptables

Problemas conocidos

# Issue: BPF program fails to load
# Cause: Kernel too old or BTF missing
# Solution: Upgrade kernel or enable BTF

# Issue: Services not accessible
# Cause: kube-proxy and Calico BPF conflict
# Solution: Fully disable kube-proxy

# Issue: NodePort not working
# Cause: DSR mode with non-routable client IPs
# Solution: Use Tunnel mode instead of DSR

# Issue: High memory usage
# Cause: Large conntrack table
# Solution: Tune conntrack limits

Comprobar si hay problemas

# Check for BPF verifier errors
dmesg | grep -i "bpf\|verifier"

# Check Felix logs for BPF errors
kubectl logs -n kube-system -l k8s-app=calico-node -c calico-node | grep -i error

# Verify BPF map limits
cat /proc/sys/kernel/bpf_map_max_entries

---

Reemplazo de Kube-proxy

Reemplazo completo de Kube-proxy

Calico eBPF puede reemplazar por completo a kube-proxy para el balanceo de carga de Service:

apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  name: default
spec:
  bpfEnabled: true
  bpfKubeProxyIptablesCleanupEnabled: true
  bpfKubeProxyMinSyncPeriod: 1s

  # Disable kube-proxy IPVS/iptables cleanup
  # (Calico will manage service rules)

Deshabilitar kube-proxy

# Method 1: Scale to zero
kubectl -n kube-system scale deployment kube-proxy --replicas=0

# Method 2: Delete DaemonSet
kubectl -n kube-system delete ds kube-proxy

# Method 3: Prevent scheduling (reversible)
kubectl -n kube-system patch ds kube-proxy -p '{"spec":{"template":{"spec":{"nodeSelector":{"non-calico":"true"}}}}}'

Verificar el reemplazo

# Check no kube-proxy rules in iptables
iptables -t nat -L KUBE-SERVICES 2>/dev/null | wc -l
# Should be 0 or minimal

# Verify Calico is handling services
kubectl exec -n kube-system calico-node-xxxxx -c calico-node -- \
  calico-bpf nat frontend list

# Test service connectivity
kubectl run test --image=busybox --rm -it -- wget -O- http://kubernetes.default.svc

Comparación de funcionalidades de Service

Funcionalidad	kube-proxy (iptables)	kube-proxy (IPVS)	Calico eBPF
ClusterIP	Sí	Sí	Sí
NodePort	Sí	Sí	Sí
LoadBalancer	Sí	Sí	Sí
ExternalIPs	Sí	Sí	Sí
SessionAffinity	Sí	Sí	Sí
Topología	Sí	Sí	Limitada
ProxyMode	iptables	IPVS	eBPF

---

Prácticas recomendadas

Recomendaciones de implementación

1. Verifica los requisitos del kernel antes de habilitar eBPF
2. Prueba primero en un clúster que no sea de producción
3. Habilita de forma incremental utilizando selectores de nodos
4. Supervisa el rendimiento durante el despliegue
5. Ten listo un plan de reversión

Prácticas recomendadas de configuración

apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
  name: default
spec:
  # Production settings
  bpfEnabled: true
  bpfLogLevel: Warn  # Reduce logging in production

  # Interface detection
  bpfDataIfacePattern: "^((en|eth)[0-9]+)"

  # Service mode based on topology
  bpfExternalServiceMode: Tunnel  # Safe default

  # Connection tracking
  bpfConnectTimeLoadBalancingEnabled: true

  # Cleanup legacy rules
  bpfKubeProxyIptablesCleanupEnabled: true

Supervisar el dataplane eBPF

# Prometheus metrics to monitor
calico_bpf_num_maps                    # Number of BPF maps
calico_bpf_map_size_bytes              # Size of each map
calico_bpf_conntrack_entries           # Active connections
calico_bpf_nat_frontend_entries        # Service frontends
calico_bpf_nat_backend_entries         # Service backends
felix_bpf_dataplane_apply_time_seconds # Dataplane sync time

---

Resumen

El dataplane eBPF de Calico representa un avance significativo en las redes de Kubernetes:

Beneficio	Impacto
Rendimiento	Hasta un 60% de reducción de latencia
Escalabilidad	Búsqueda de reglas O(1) frente a O(n)
Eficiencia	Menor uso de CPU
Observabilidad	Métricas enriquecidas basadas en BPF
Simplicidad	Reemplaza kube-proxy

Cuándo usar el dataplane eBPF

• Cargas de trabajo de alto throughput
• Aplicaciones sensibles a la latencia
• Clústeres grandes con muchos servicios
• Entornos que requieren observabilidad detallada
• Kernel de Linux 5.3+ disponible

Cuándo mantener iptables

• Se requiere compatibilidad con nodos Windows
• Versiones de kernel más antiguas
• Se necesita cifrado Wireguard
• Requisitos complejos de topología de Service
• Entornos reacios al riesgo que requieren tecnología probada

---

Referencias

• Documentación eBPF de Calico
• Documentación eBPF de Linux
• Guía de referencia de BPF y XDP
• Guía de migración eBPF de Calico
• Manual de bpftool
