EKS 网络

概述

Amazon EKS 网络是管理 Kubernetes 集群通信的核心组件。本文涵盖 EKS 网络、VPC 配置、Subnet 设计和 Security Group 配置的基本概念。

EKS 网络架构

EKS 网络架构由以下组件构成：

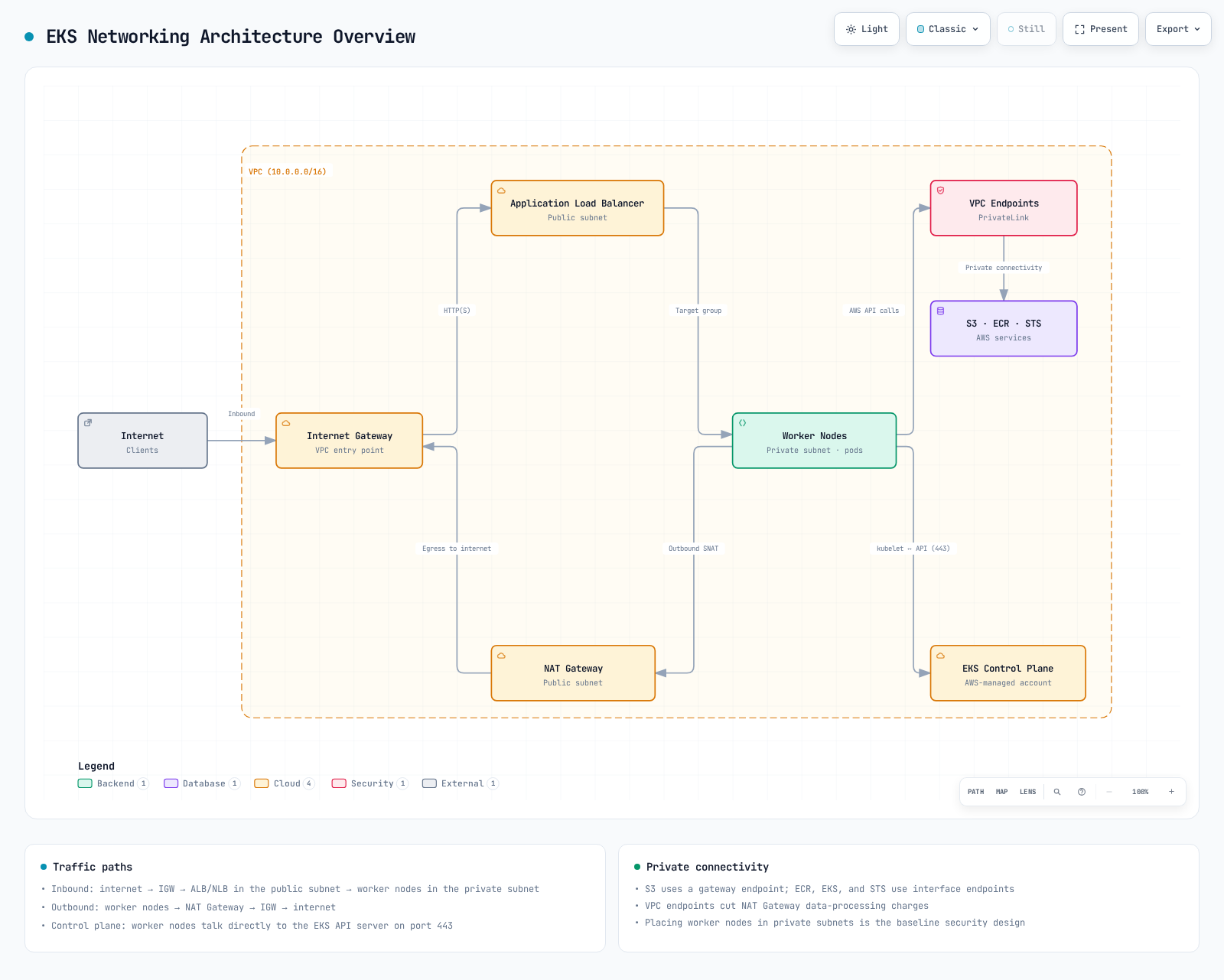

EKS 网络架构概览，展示流量从互联网经由 IGW 到达 Public Subnet 中的 ALB 和 Private Subnet 中的 worker nodes。全屏打开 ↗

1. VPC (Virtual Private Cloud)：EKS 集群运行所在的隔离网络环境
2. Subnets：在 VPC 内划分 IP 地址范围的单元
3. Route Tables：确定网络流量路径的规则集
4. Internet Gateway：使 VPC 能够与互联网通信的组件
5. NAT Gateway：允许 Private Subnets 中的资源访问互联网的组件
6. Security Groups：实例级虚拟防火墙
7. Network ACLs：Subnet 级虚拟防火墙
8. CNI (Container Network Interface)：管理容器网络的插件

EKS 网络流量

EKS 集群中的网络流量如下流动：

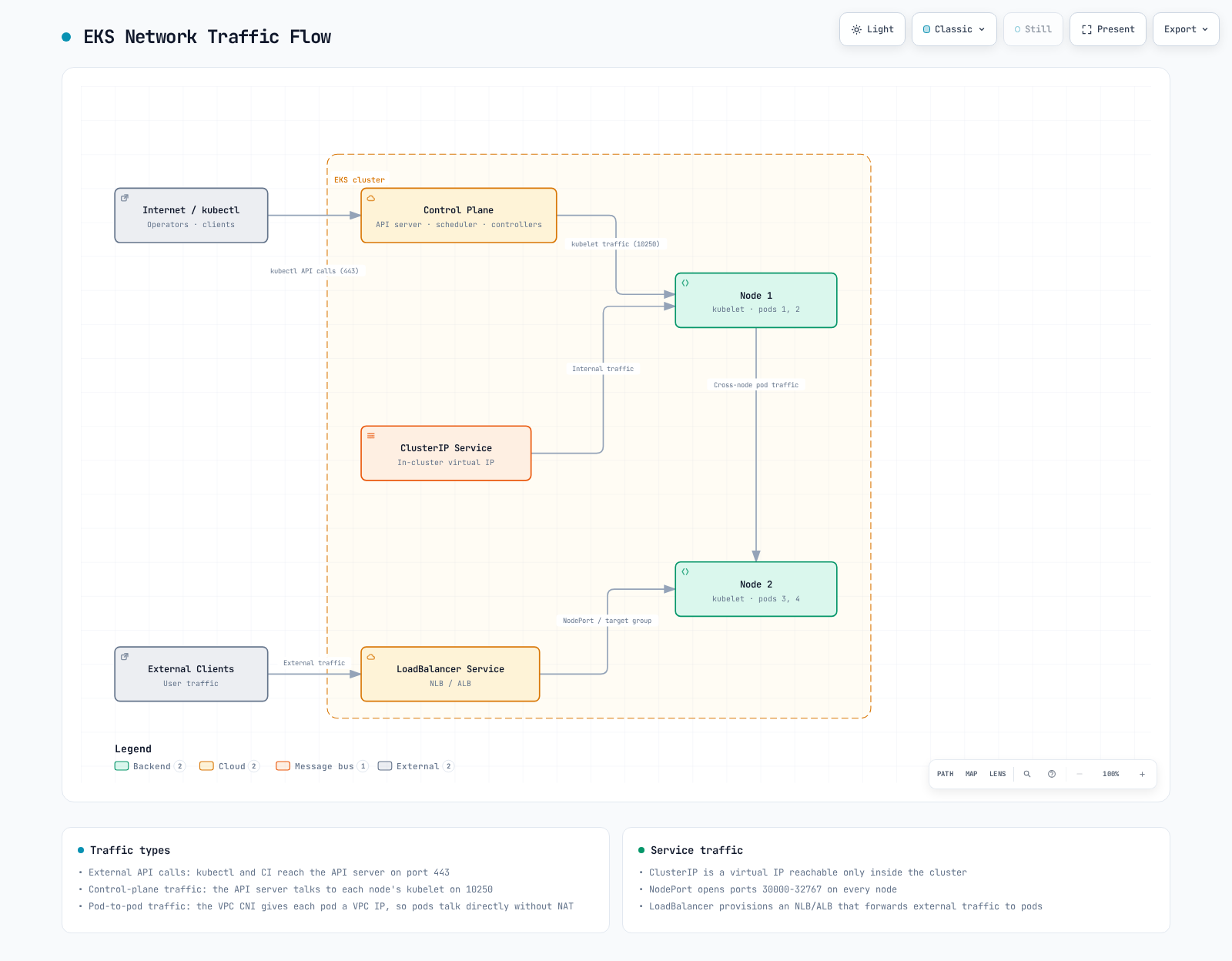

展示 kubectl 调用、kubelet 流量、Pod 到 Pod 流量以及 Service 流量如何在 EKS 集群内部流动的图表。全屏打开 ↗

1. Pod 到 Pod 通信：同一 node 或不同 nodes 上 Pod 之间的通信
2. Pod 到 Service 通信：集群内 Pod 与 Service 之间的通信
3. 集群内部到外部通信：集群内部资源与外部资源之间的通信
4. Control Plane 到 node 通信：EKS Control Plane 与 worker nodes 之间的通信

EKS 网络组件之间的关系

展示 EKS 网络组件如何跨越入站、出站和 Control Plane 流量三条通道连接的图表。全屏打开 ↗

VPC 要求

用于 EKS 集群的 VPC 必须满足以下要求：

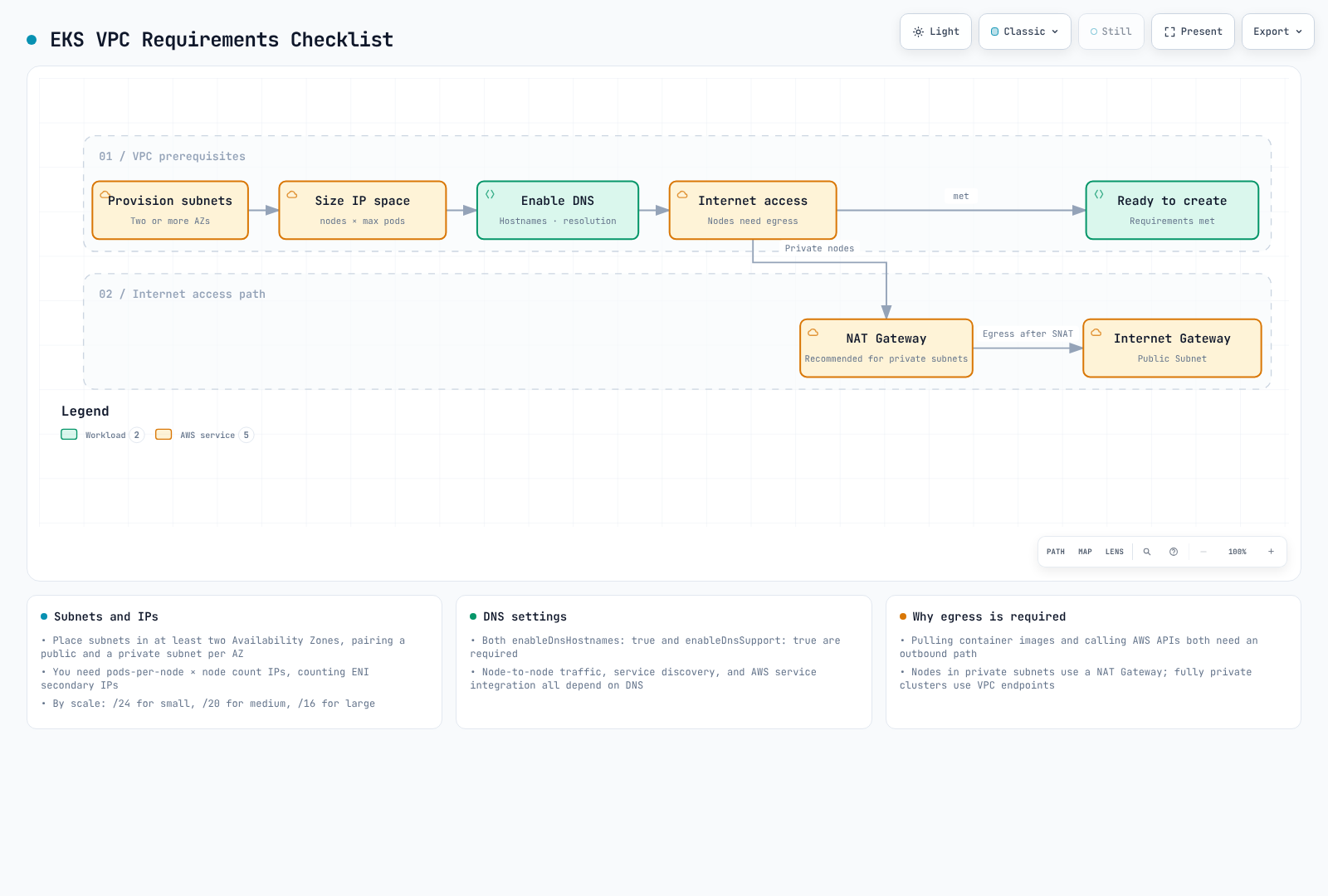

EKS VPC 前提条件检查清单图表，从 Subnets 依次经过 IP 空间和 DNS 到互联网访问。全屏打开 ↗

1. Subnets：必须在至少 2 个 Availability Zones 中拥有 Subnets
2. IP 地址：必须提供足够数量的 IP 地址
3. DNS Hostnames：必须启用 DNS Hostnames 和 DNS resolution
4. 互联网访问：nodes 必须能够访问互联网（通过 NAT Gateway 或 Internet Gateway）

VPC CIDR 规划

规划 VPC CIDR blocks 时的注意事项：

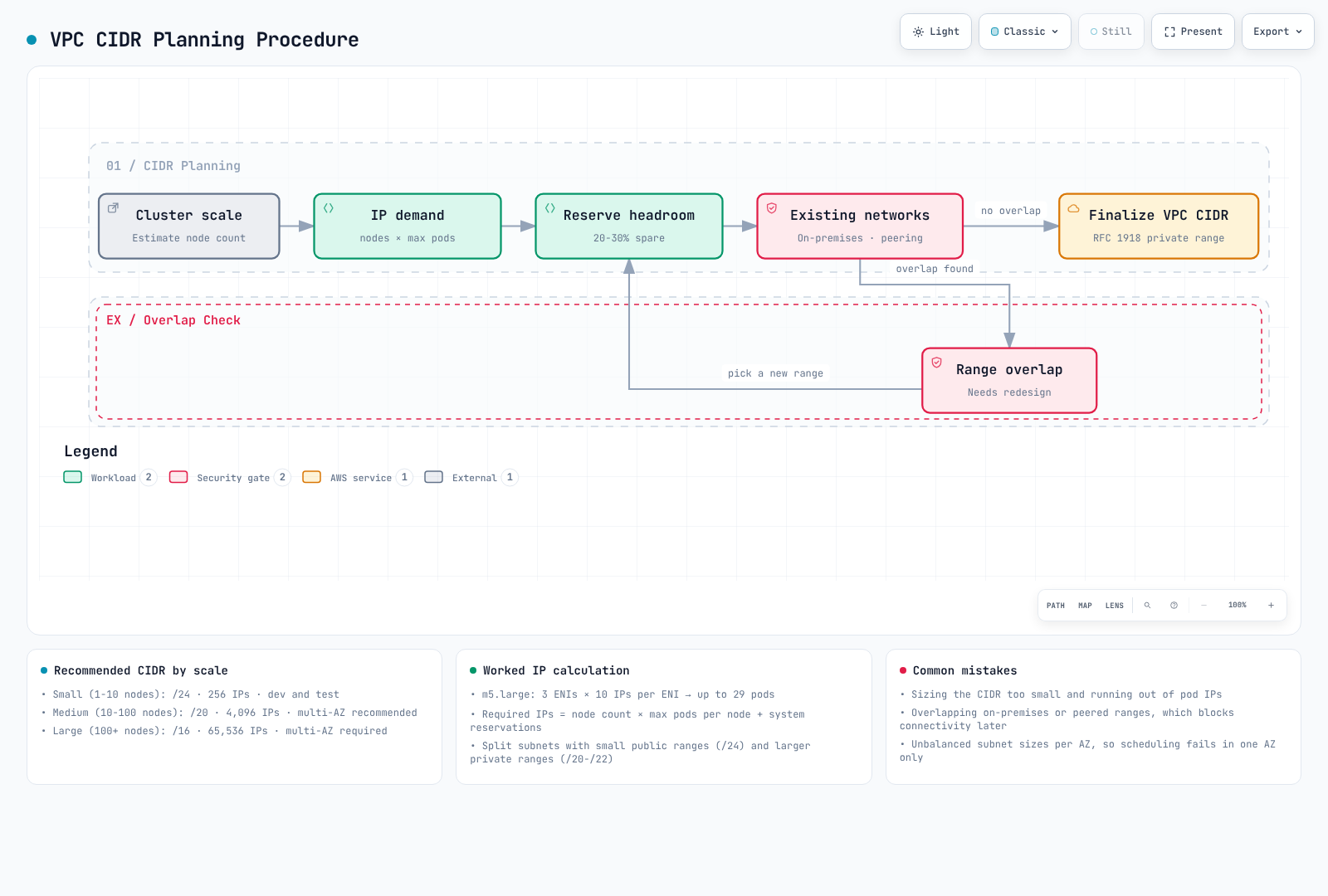

VPC CIDR 规划流程图，从集群规模开始，经过 IP 需求、余量和重叠检查，最终确定 CIDR。全屏打开 ↗

1. 集群规模：预期的 nodes 和 Pods 数量
2. IP 地址需求：每个 node 和 Pod 所需的 IP 地址数量
3. 未来扩展：为未来扩展预留空间
4. 与现有网络集成：避免与现有网络重叠

常见的 VPC CIDR block 大小：

• 小型集群：/24（256 个 IP 地址）
• 中型集群：/20（4,096 个 IP 地址）
• 大型集群：/16（65,536 个 IP 地址）

Subnet 设计

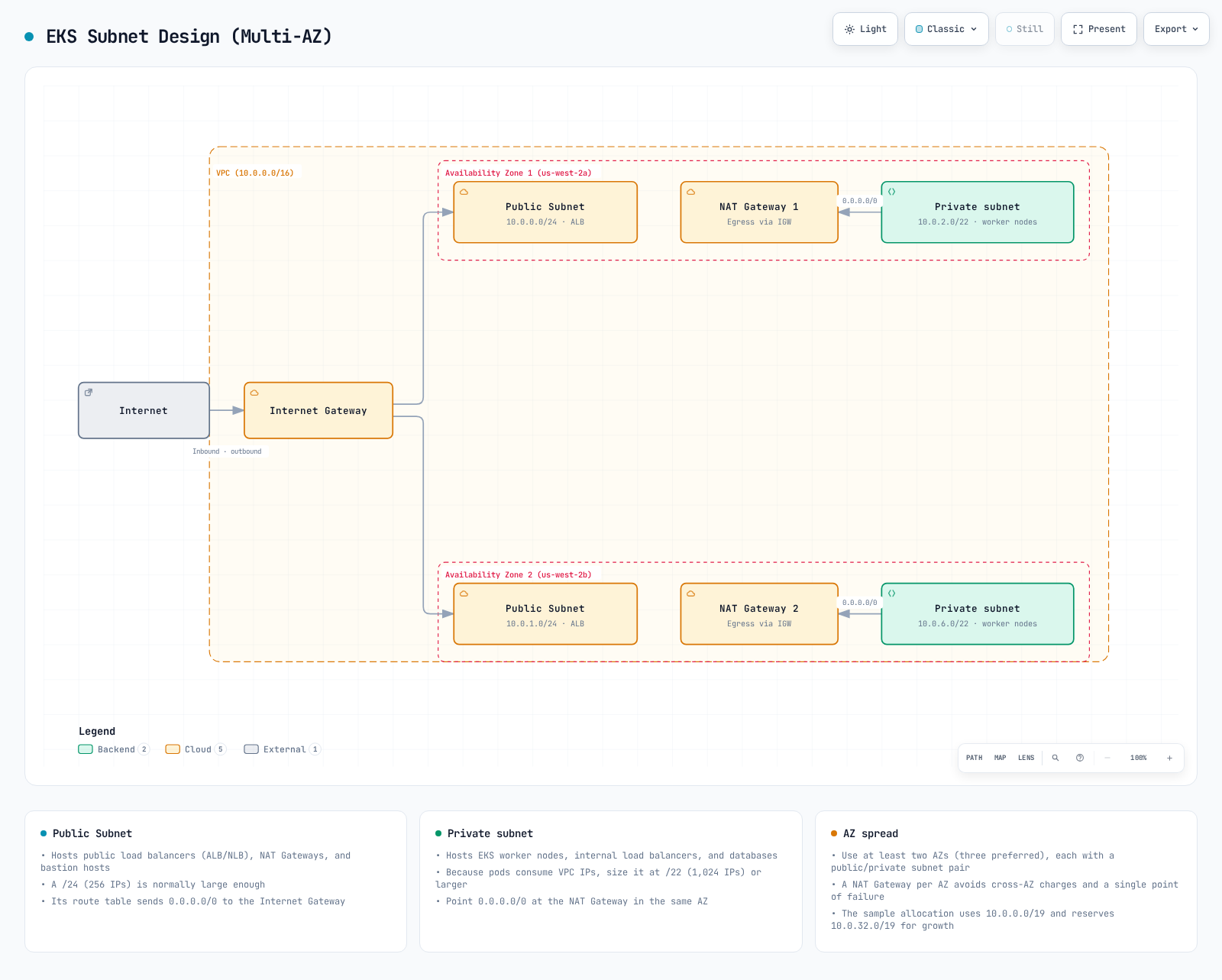

EKS Subnet 设计图，在两个 Availability Zones 中分别配对一个 Public Subnet、NAT Gateway 和 Private Subnet。全屏打开 ↗

EKS 集群 Subnet 设计的最佳实践：

1. Public Subnets：直接连接到 Internet Gateway 的 Subnets
   • 用途：Public load balancers、NAT Gateways、bastion hosts
   • 典型大小：/24（256 个 IP 地址）
2. Private Subnets：不直接连接到 Internet Gateway 的 Subnets
   • 用途：EKS worker nodes、internal load balancers
   • 典型大小：/22（1,024 个 IP 地址）
3. Availability Zone 分布：将 Subnets 分布在多个 Availability Zones 中
   • 至少使用 2 个 Availability Zones
   • 在每个 Availability Zone 中部署 Public 和 Private Subnets

Subnet 设计示例：

Subnet 类型	Availability Zone	CIDR Block	用途
Public	us-west-2a	10.0.0.0/24	Load balancers、NAT gateways
Public	us-west-2b	10.0.1.0/24	Load balancers、NAT gateways
Private	us-west-2a	10.0.2.0/22	EKS worker nodes
Private	us-west-2b	10.0.6.0/22	EKS worker nodes

Subnet tags

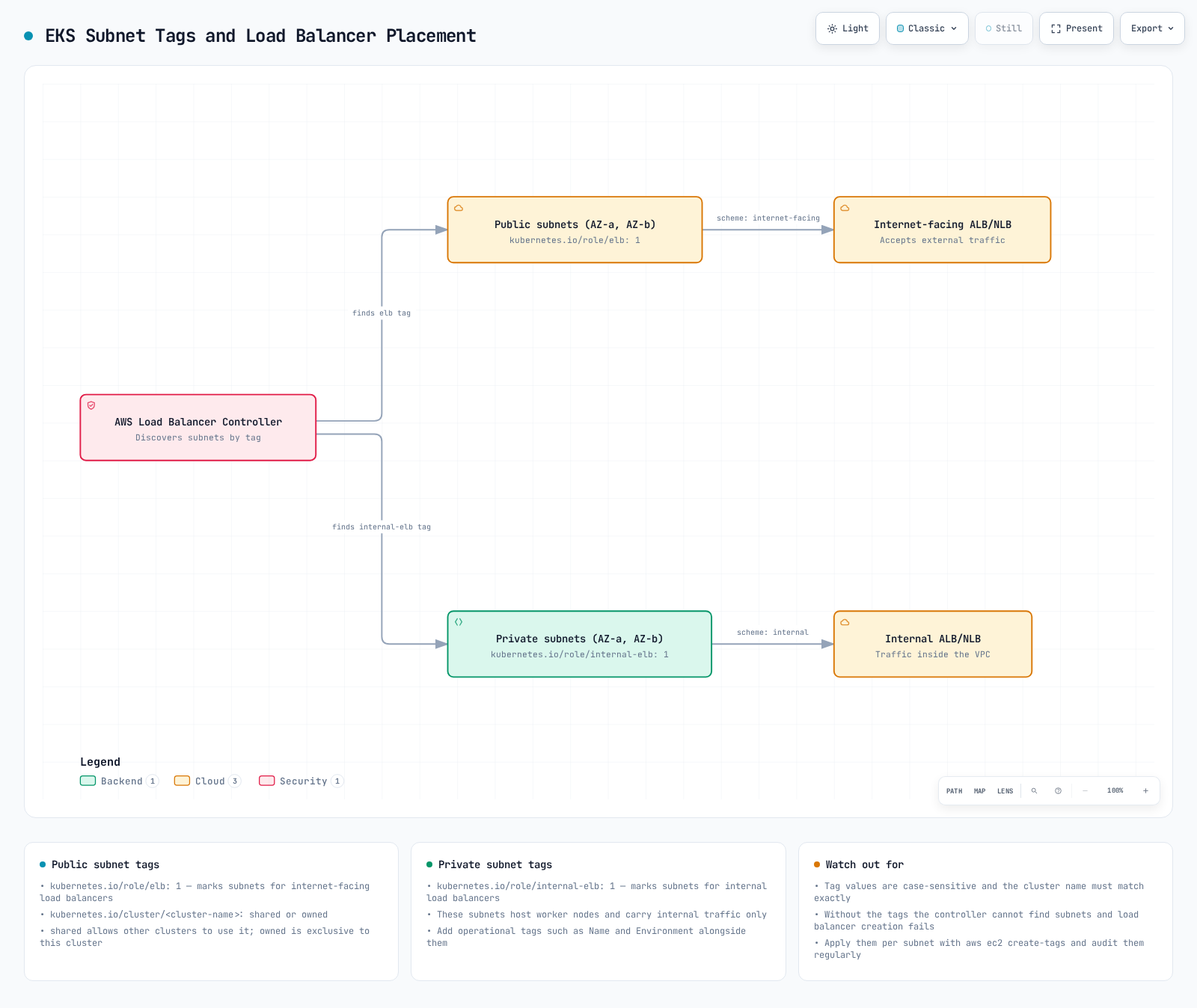

AWS Load Balancer Controller 通过 tags 发现 Public 和 Private Subnets，以部署 internet-facing 和 internal load balancers 的图表。全屏打开 ↗

EKS 在 Subnets 上使用特定 tags 来自动发现资源：

1. Public Subnet tags：
   • kubernetes.io/role/elb：设置值为 1，用于 internet-facing load balancers
   • kubernetes.io/cluster/<cluster-name>：设置值为 shared 或 owned
2. Private Subnet tags：
   • kubernetes.io/role/internal-elb：设置值为 1，用于 internal load balancers
   • kubernetes.io/cluster/<cluster-name>：设置值为 shared 或 owned

示例：

aws ec2 create-tags \
  --resources subnet-xxxxxxxxxxxxxxxxx \
  --tags Key=kubernetes.io/cluster/my-cluster,Value=shared Key=kubernetes.io/role/elb,Value=1

Security Group 配置

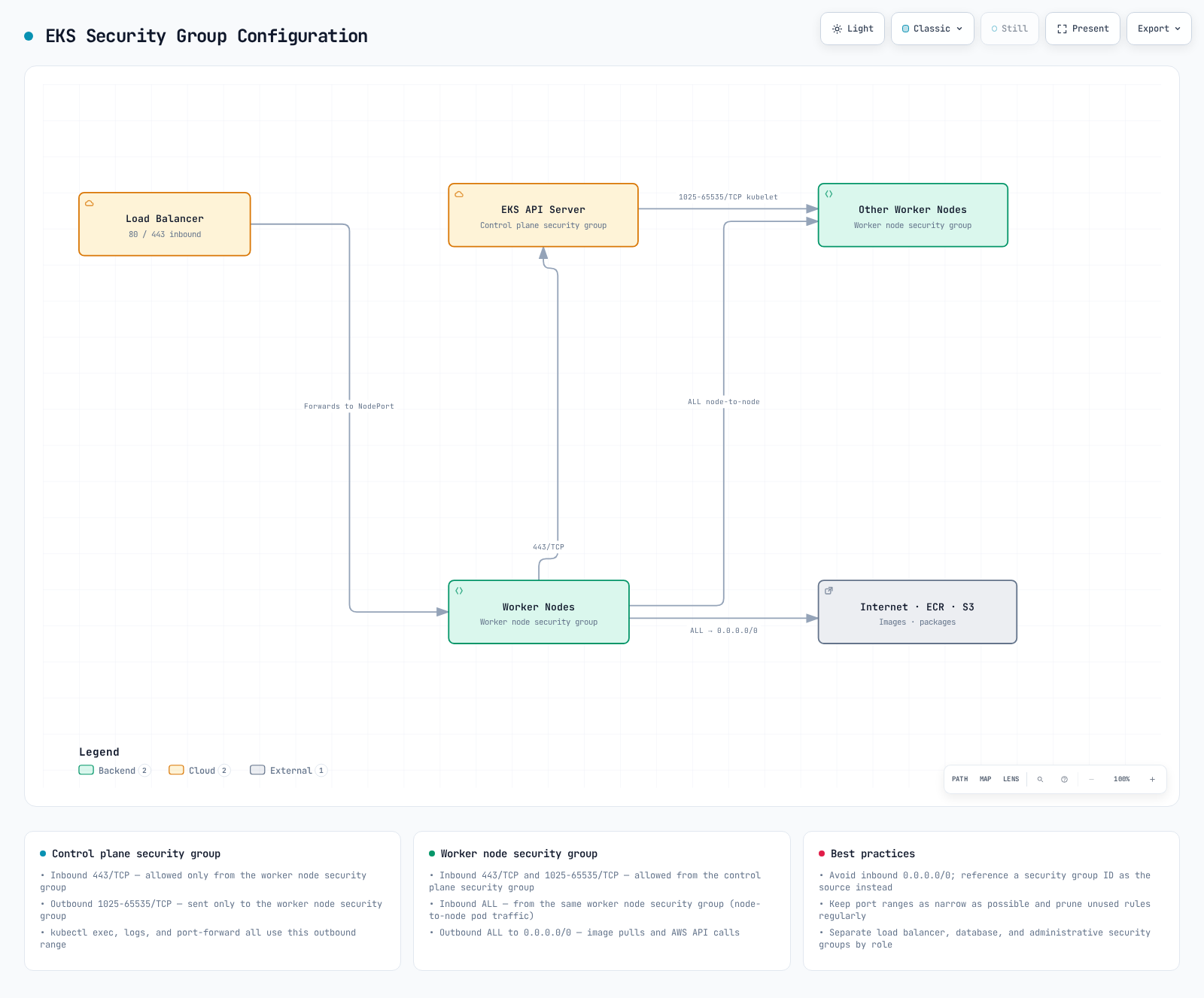

展示 Control Plane 与 worker node Security Groups 之间 443/TCP 和 1025-65535/TCP 规则，以及 node-to-node 和出站路径的图表。全屏打开 ↗

EKS 集群有两个主要 Security Groups：

1. Cluster Security Group（Control Plane）：
   • 入站规则：
     • 443/TCP：允许来自 worker node Security Group 的流量
   • 出站规则：
     • 1025-65535/TCP：允许流向 worker node Security Group 的流量
2. Node Security Group（worker nodes）：
   • 入站规则：
     • 443/TCP：允许来自 Cluster Security Group 的流量
     • 1025-65535/TCP：允许来自 Cluster Security Group 的流量
     • ALL：允许同一 Security Group 内的流量
   • 出站规则：
     • ALL：允许流向所有目标的流量

总结

本文介绍了 EKS 网络和 VPC 配置的基本概念。下一篇文档将介绍更高级的网络主题，例如 Service、load balancing 和 network policies。

测验

为检验你在本章中所学的内容，请尝试 EKS Networking - Part 1 测验。
